Ohýbání trubek

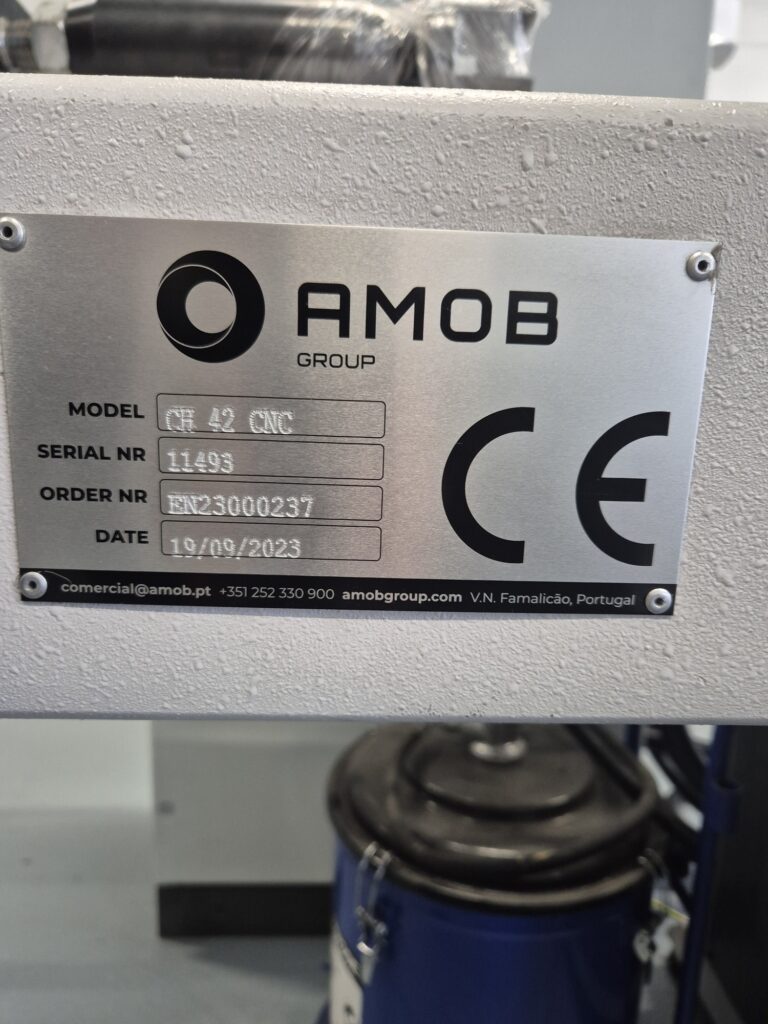

Trubky ohýbáme na CNC ohýbačce AMOB CH 42 CNC.
Díky řízenému procesu dokážeme vyrábět přesné a opakovatelné
ohyby pro kusovou i sériovou výrobu.
Díky řízenému procesu dokážeme vyrábět přesné a opakovatelné
ohyby pro kusovou i sériovou výrobu.
CNC ohýbání trubek

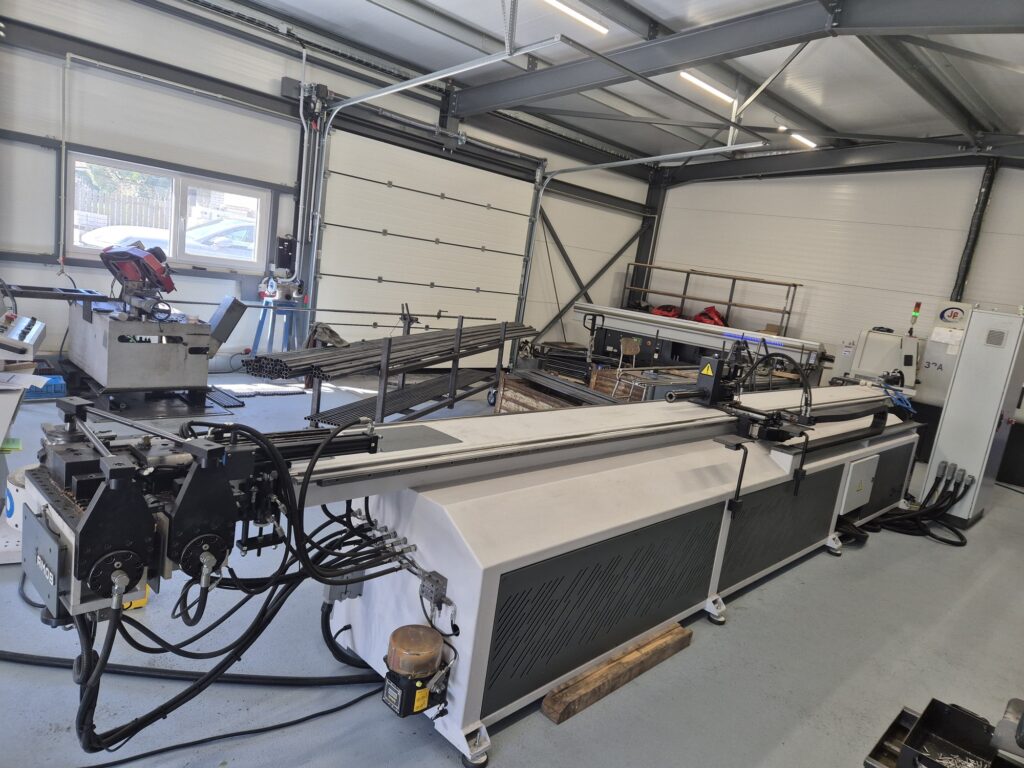

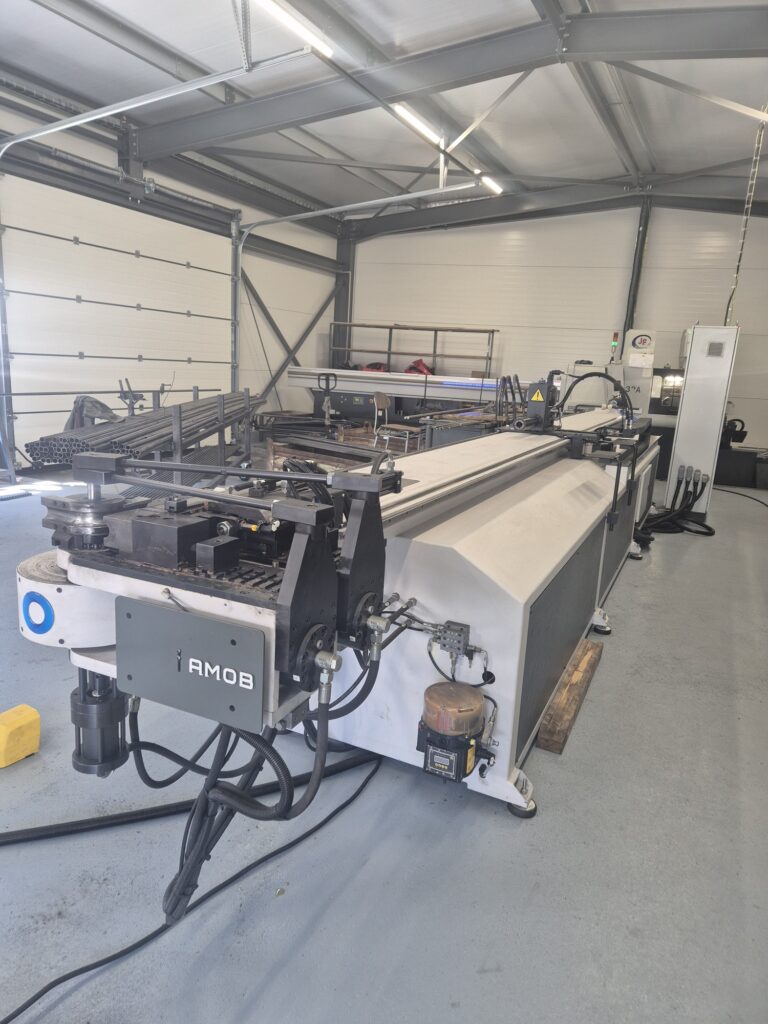

CNC ohýbačka AMOB CH 42 CNC nám umožňuje ohýbat trubky až do průměru 42 mm podle materiálu, tloušťky stěny a požadované geometrie dílu. U nerezu je nutné vždy posoudit konkrétní zadání, zejména průměr trubky, sílu stěny, poloměr ohybu, délky rovných konců a požadovanou kvalitu povrchu.
Mám zájem
| CH-35 | CH-42 | CH-60 | CH-80 | CH-120 | |
|---|---|---|---|---|---|
| Max. OD×WT (Ocel – 450 N/mm²) (mm) | 35×2 | 42×2 | 60×3 | 80×5 | 114,3×8,6 |
| Max. OD×WT (Nerezová ocel – 750 N/mm²) (mm) | 1,6 | 2,4 | 7,3 | 20,8 | 70,2 |
| Max. poloměr ohýbání (CLR – mm) | 125 | 125 | 220 | 260 | 340 |
| Max. užitečná délka (mm) | 3 000 | 3 000 | 3 000 | 3 000 | 4 000 |
| Instalovaný výkon (kW) | 14,35 | 21,85 | 35 | 37,3 | 45,3 |
| Hmotnost (kg) | 2 800 | 3 600 | 4 500 | 5 300 | 9 000 |
| Rozměry (mm) | 5700×1000×1350 | 6100×1150×1450 | 7100×1300×1450 | 8150×1400×1550 | 8800×1800×1750 |
Proč Akros
Proč nechat ohýbání trubek na nás?
- CNC ohýbačka AMOB CH 42 CNC umožňuje přesné a opakovatelné ohýbání trubek, což je důležité zejména u sériových dílů, konstrukcí a výrobků, které musí rozměrově navazovat na další části sestavy.
- Máme zkušenosti se zpracováním nerezu, hliníku i konstrukční oceli a dokážeme poradit už ve fázi návrhu. Pomůžeme posoudit, zda je zvolený poloměr ohybu, materiál a geometrie dílu vhodná pro výrobu.
- Ohýbání trubek dokážeme propojit s dalšími technologiemi v rámci zakázkové kovovýroby. Pod jednou střechou řešíme řezání, tváření, svařování, povrchové úpravy i kompletaci.
- Díky vlastnímu zázemí a zásobám hutního materiálu umíme pružně reagovat na poptávky a hledat efektivní řešení pro kusovou i opakovanou výrobu.
- Pracujeme pro průmyslové zákazníky, výrobce technologických zařízení, stavebnictví, dopravu, potravinářství i další obory, kde je důležitá přesnost, funkčnost a spolehlivé zpracování.
Lepší díky technologiím

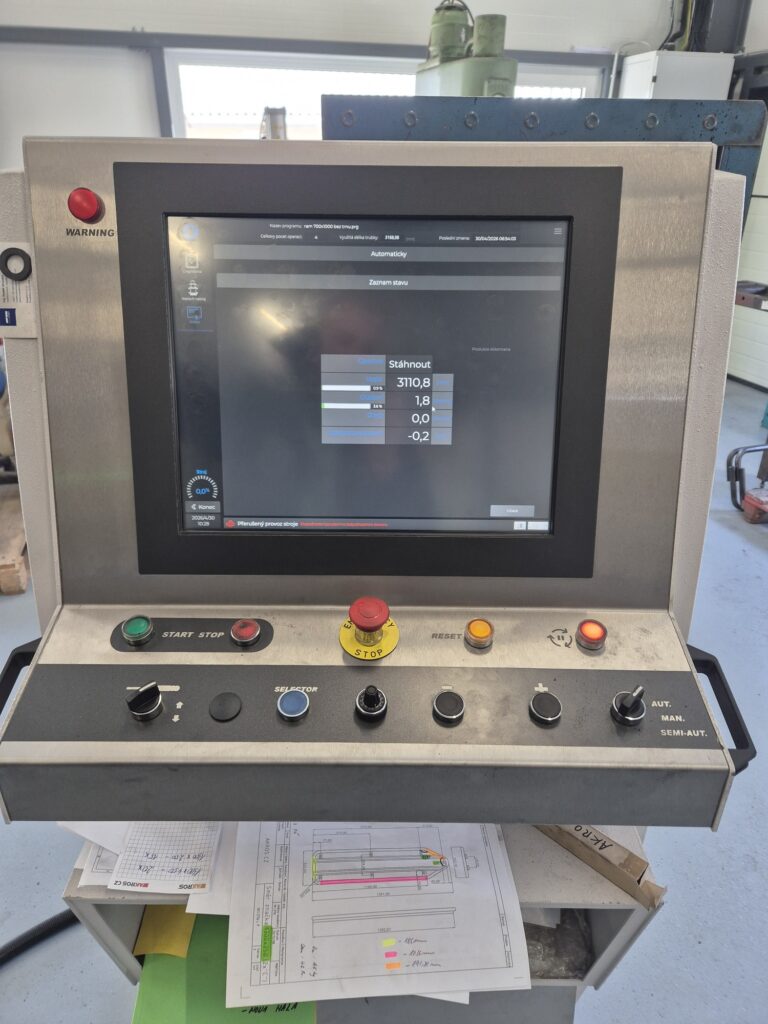

CNC ohýbání trubek přináší proti ručnímu nebo konvenčnímu ohýbání vyšší přesnost, lepší opakovatelnost a jednodušší výrobu složitějších tvarů. Po nastavení programu lze vyrábět více shodných kusů bez zbytečného dolaďování každého dílu zvlášť.
Pokud si nejste jistí, zda je váš díl vhodný pro CNC ohýbání, pošlete nám výkres, 3D model, fotografii nebo vzorek. Posoudíme možnosti výroby a navrhneme vhodný postup.
Pokud si nejste jistí, zda je váš díl vhodný pro CNC ohýbání, pošlete nám výkres, 3D model, fotografii nebo vzorek. Posoudíme možnosti výroby a navrhneme vhodný postup.
Co připravit pro poptávku ohýbání trubek?
Pro rychlé nacenění je ideální dodat výkres nebo 3D model. Pokud je nemáte, pomohou alespoň základní údaje:
- materiál trubky
- vnější průměr trubky
- tloušťka stěny
- požadovaný poloměr ohybu
- úhly a počet ohybů
- délky rovných úseků
- počet kusů
- požadavky na povrch a další zpracování
Ohýbání trubek
Tyče ohýbáme na konvenčních ohýbačkách až do průměru 42 mm. Nástrojové vybavení pro ohyby různých průměrů v rozmezí 16 – 42 mm máme u všech strojů. Zaměřujeme se i na ohýbání trubek a profilů. Pro ohýbání kulatin vyrábíme jednoúčelové přípravky s upnutím do hydraulického nebo výstředníkového lisu s tlakem 80 t.
mám zájem
Ohýbání kulatiny
Pro ohýbání kulatin vyrábíme jednoúčelové přípravky s upnutím do hydraulického nebo výstředníkového lisu s tlakem 80 t.
Zakružování plechů
Zakružování plechů provádíme na zakružovačkách o délce 1000 a 2000 mm do maximální síly materiálu 12 mm.
Zakružování trubek
K dispozici máme zakružovačku profilů a trubek.
